小型・卓上ロールtoロール（R2R）ダイコーター
｜FOM Technologies

この製品へのお問い合わせ

FOM Technologies社製　omicronR2R

小型・卓上型のダイコーターです。
▶実験台に載るサイズ
▶コーティング幅は200 mmまで対応可能
▶モジュール式乾燥オーブンを搭載可能（オプション）
▶CE欧州適合マーキング

※FOM technologies社は、デンマーク工科大学持続可能エネルギー研究所（OPV）から起業（2012年）した会社になります。

製品情報

特長
想定用途
仕様
オプション
関連製品

特長

モジュール設計と多彩な乾燥オプションにより、研究ニーズの変化にシームレスに対応。
ラボスケールでパイロットスケールと共通のフォーマットを実現し、プロセス開発を加速します。

省スペース

コンパクトなR2Rスロットダイコーター

シームレス統合

ヒュームフード／グローブボックスに対応

電動コーティングブリッジ

完全モーター駆動

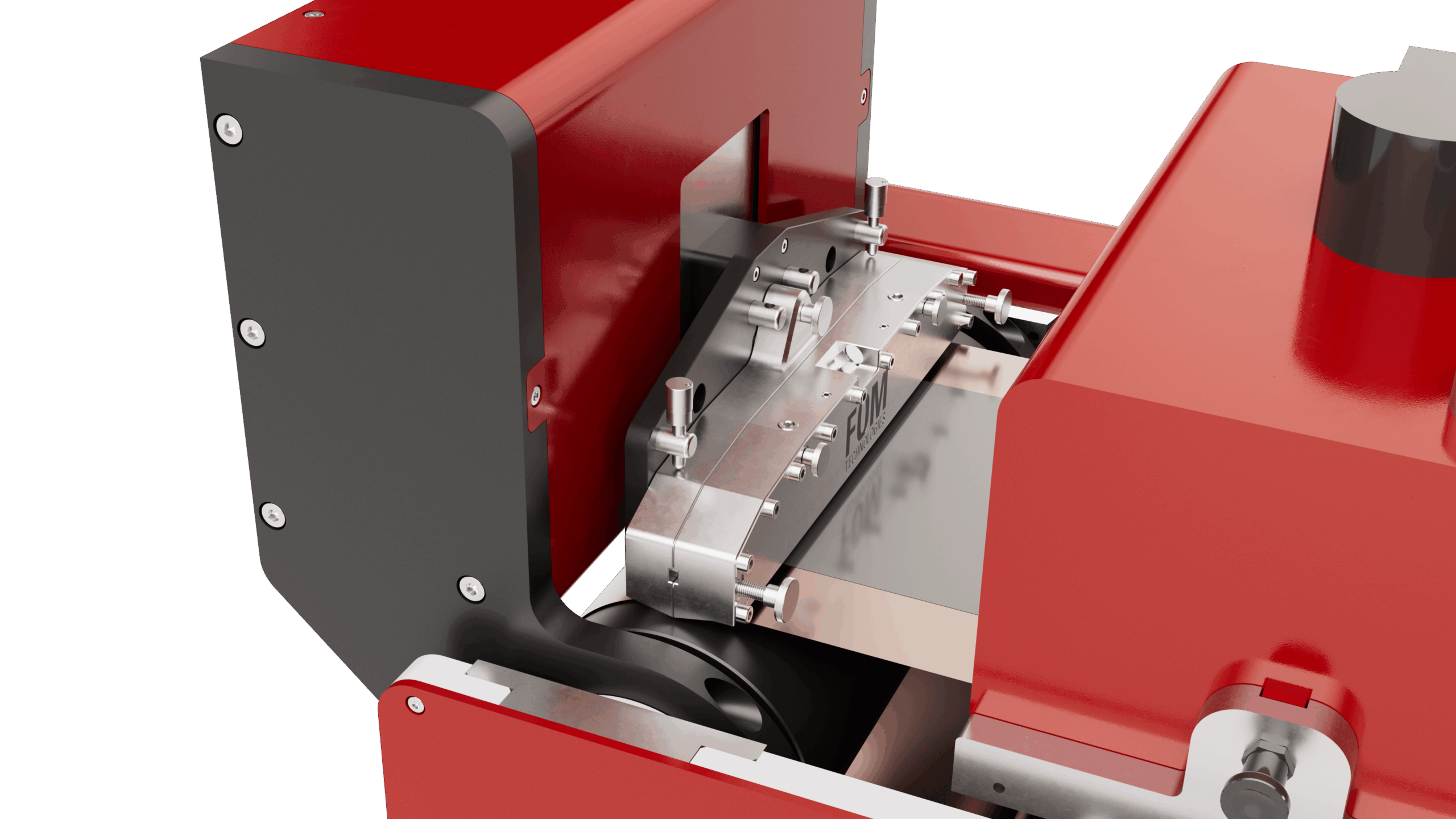

μm精度の非接触塗布

コーティング幅 1〜200 mm

直感的なソフトウェア

レシピ制御に対応

モジュラー乾燥システム

熱風／IR／UV／熱風＋IR（250 or 500 mm）

ソフト制御シリンジポンプ

ソフトウェアから連動制御

優れた層均一性と再現性

高品質な薄膜形成

リモートサポート

遠隔診断・トラブル対応

幅広い粘度範囲

多様な材料に対応

塗布幅 1〜200 mm

シム／ガイドで幅・パターンを調整可能

PLC統合制御

アクティブNIPによる速度制御

研究・試作用ラボレベルのロールツーロールスロットダイコーター

設置面積が小さく、幅広いコーティング範囲に対応
FOM omicronR2Rは、研究・試作段階におけるコーティングプロセスの検討や最適化を効率的に支援する、ラボレベルのロールツーロールスロットダイコーターです。
1 mmから200 mmまで調整可能なコーティング幅により、基礎検討からパイロットスケール試作まで、幅広い用途に対応します。
この柔軟性により、複数条件のコーティング検討を効率よく行うことができ、スケールアップ前のレシピ調整やプロセス評価に貢献します。
特に、材料使用量を抑えた条件検討や、将来的な量産を見据えたR2Rプロセス開発に適しています。

モジュール式乾燥システムによる高い柔軟性
カスタマイズ性を重視したモジュール式構造を採用しており、赤外線（IR）、紫外線（UV）、熱風など、用途に応じた複数の乾燥オプションを選択できます。
これにより、高感度ポリマー、ナノ材料、先進エネルギーデバイスなど、材料特性やプロセス要件に合わせた乾燥条件の設定が可能です。
単一のプラットフォームで多様な乾燥方式に対応することで、プロセス制御性を高めると同時に、研究テーマや開発方針の変化にも柔軟に対応でき、将来を見据えた設備運用と投資価値の維持に貢献します。

直感的な操作性と高い再現性
直感的に操作できるコーティングソフトウェアにより、高精度な成膜とコーティング条件（レシピ）の保存・再現が可能です。
設定したプロセス条件を正確に再現できるため、一貫性のあるコーティング結果を安定して得ることができます。
初心者から経験豊富な研究者まで、幅広いユーザーに対応した使いやすいインターフェースを備えており、プロセスパラメータやレシピを確実に管理・制御できます。

想定用途

ダイコーターは、バッテリー、太陽電池、二次電池、OLED、医療・製薬においても用いられる高精度な精密塗工装置です。

有機薄膜太陽電池
電池（リチウムイオン電池、次世代電池、燃料電池）
医療・製薬
電機・電子

ダイコーターの詳細な実用例については、以下のページでもご紹介しております。

ダイコーターの実用例はこちら

三ツワフロンテックでは、二次電池などをテーマに、種類や特徴、原理について詳細にまとめた記事を掲載しております。

【二次電池とは】種類や特徴・仕組み・寿命・一次電池との違い

ペロブスカイト太陽電池の問題点・デメリット（課題）とは｜実用化はいつ？企業の取組み例

ロール to ロール（R2R）技術について｜湿式塗工の種類や適応例も解説

仕様

【本体】	モデル	FOM omicronR2R
	サイズ	671×600×1095 mm
	重量	約150 kg
	ウェブ張力	10〜80 N
	ライン速度	0.01〜3.0 m/min
	ロール径	最大200 mm
	搭載可能コア径	75mmφ
	塗工幅	1〜200 mm
	基材幅	最大320 mm
	ヘッド位置制御	1 μm精度
	ヘッド角度制御	0〜90°
	ダイヘッド温調	最大80℃
	対応ヘッド	FOM SD25〜SD200
	取得認証・規格	CEマーク／EN 60204-1／ISO 13849-1／2006/42/EC
【ユーティリティー】	電源	三相200V／40A
【ユーティリティー】	圧縮空気	0.5〜0.7 MPa（ISO 8573-1 Class 1.2.3以上）

オプション

品名	備考等	外観イメージ

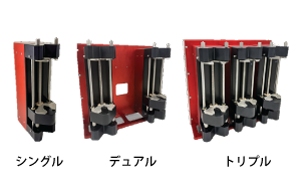

シリンジポンプ	シングル／デュアル／トリプル
連続式ポンプ	―

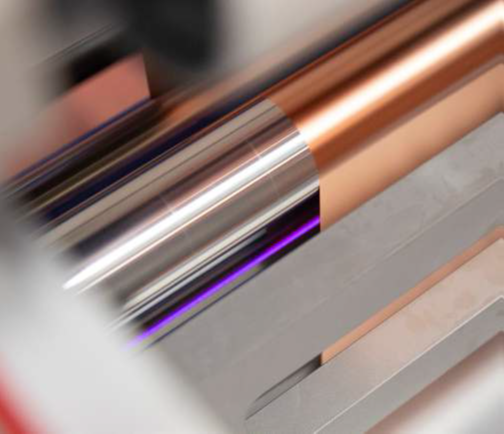

帯電防止イオナイザー	―

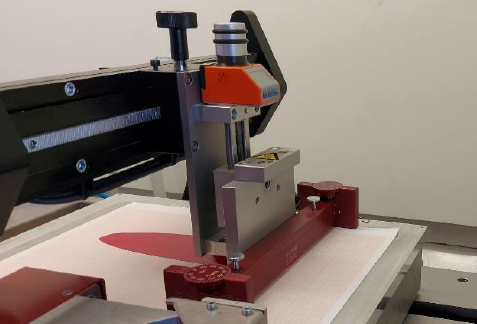

ブレードコーティングユニット	―

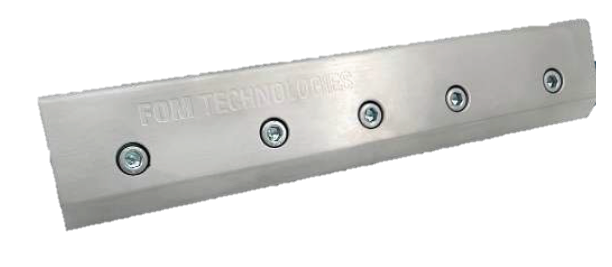

エアーナイフシステム	※ペロブスカイト層の結晶化促進に！

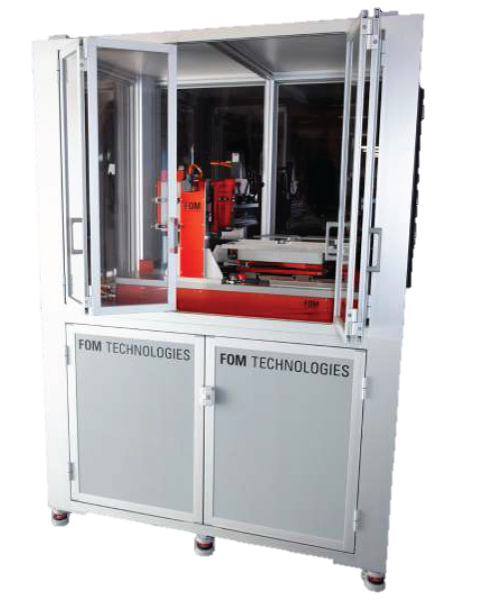

エンクロージャ	―

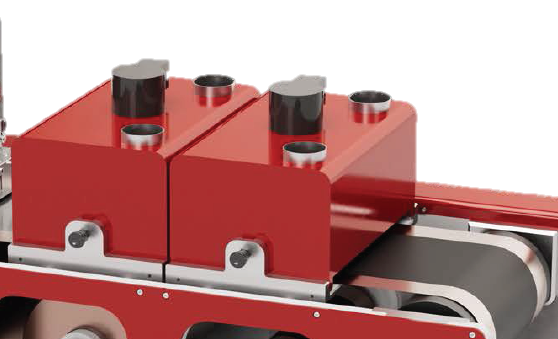

乾燥オーブン	・熱風／熱風+IR／UV／IRから選択『可』・炉長25 cm／50 cmから選択『可』　※最長50 cm×2

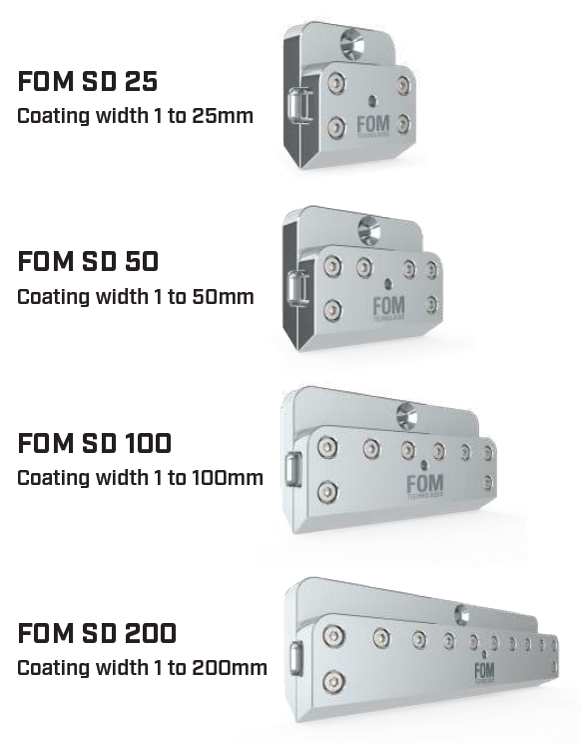

ダイヘッド	・FOM SD 25（最大25 mm幅）・FOM SD 50（最大50 mm幅）・FOM SD 100（最大100 mm幅）・FOM SD 200（最大200 mm幅） ※標準：ステンレス　高粘度用、耐酸性のあるPEEKの選択『可』
