ロボットに搭載可能・自動化に対応
ハンディ3D非接触形状測定装置｜イネイブル株式会社
イネイブル(株) 4D Technology社
4D InSpec®サーフェイスゲージ
ハンディ、非接触で凹凸形状、欠陥を現場で測定可能！
現場で微小欠陥を高精度に数値化します。
- ・ワンボタン操作で瞬時（0.001 sec）にデータ取得
振動の影響を受ける前に測定が完了 - ・研究室への持ち込みが困難な大型試料も現場で測定
- ・縦方向分解能2 μm～、横方向分解能4 μm～
- ・精度を維持したまま、協働ロボットで自動化も可能です！
【アプリケーション】
- ・電池・コーティング膜
→コーティング、表面処理、材料試験後の表面形状測定 - ・自動車・航空宇宙
→精密部品の表面粗さ・欠陥測定 - ・試作・量産現場
→機械部品の腐食・摩耗・亀裂 - ・RtoR設備
→ロールの摩耗量検査 …etc
アプリケーション
電極シート上の分散凝集評価
- 分散『良』サンプル、分散『悪』サンプルをそれぞれ測定し、電極シート上の凝集体が確認できました。
- サンプル：正極シート（LiNi0.8Mn0.1Co0.1O2）Lithium Nickel Manganese Cobalt Oxide（NMC811）
- 測定時間：1秒

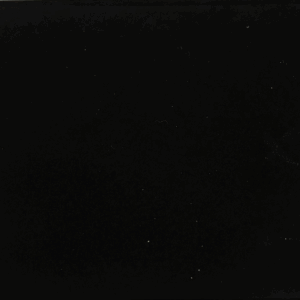

▼分散『良』品

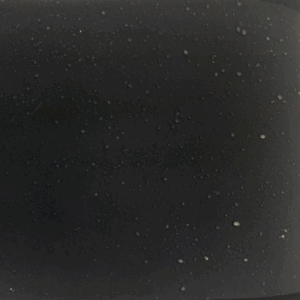

▼分散『悪』品

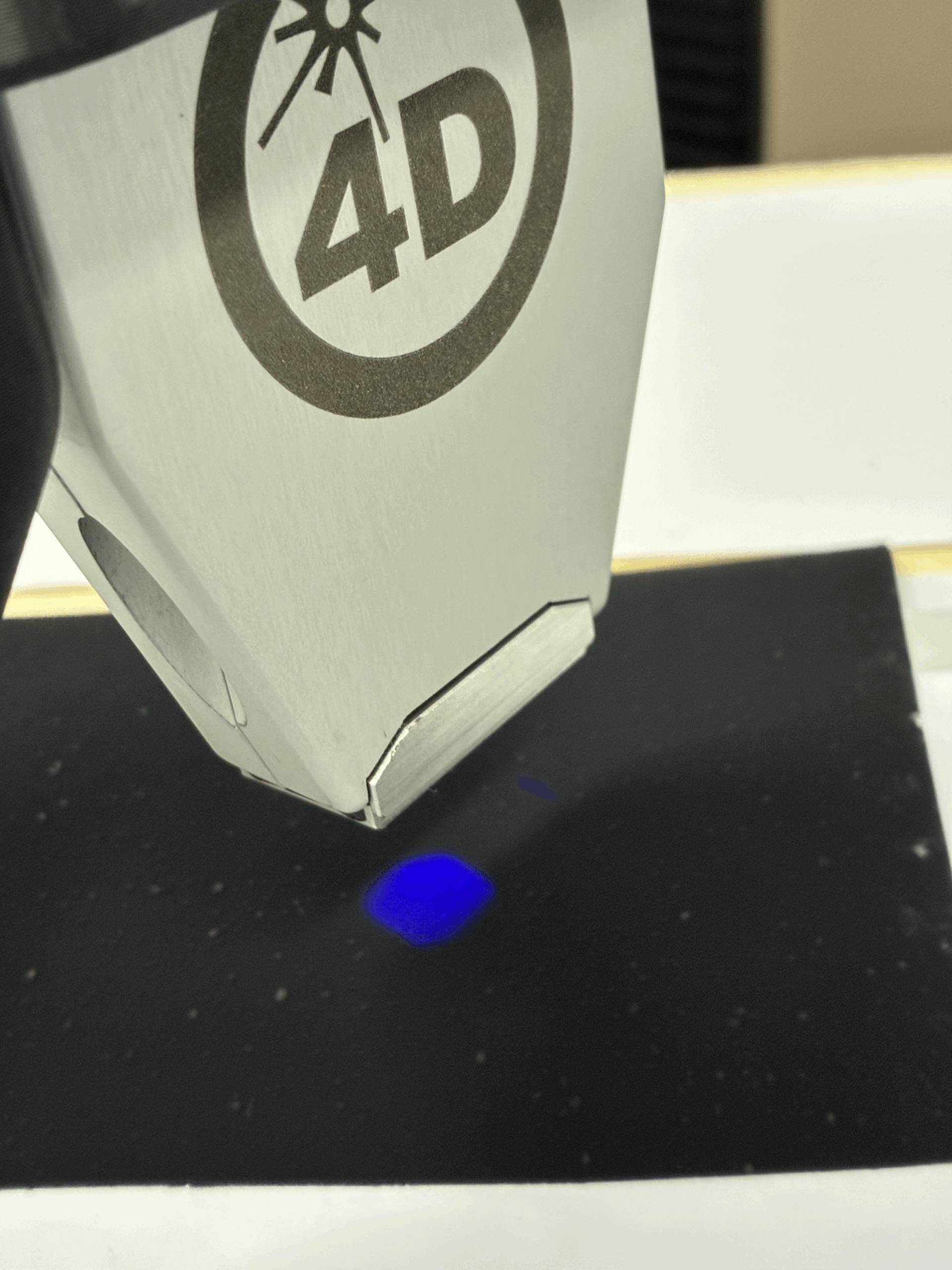

▼測定の様子

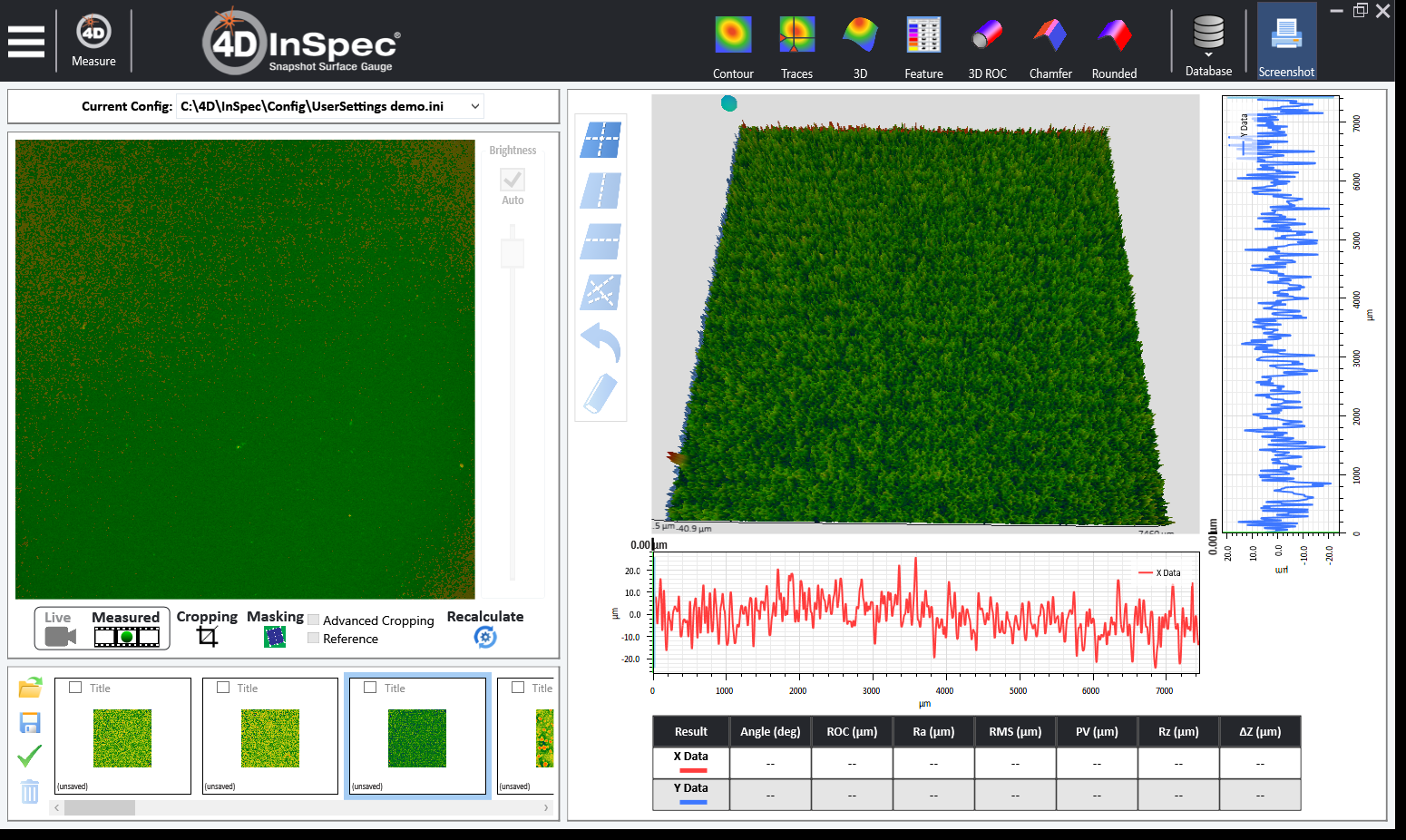

▼分散『良』品

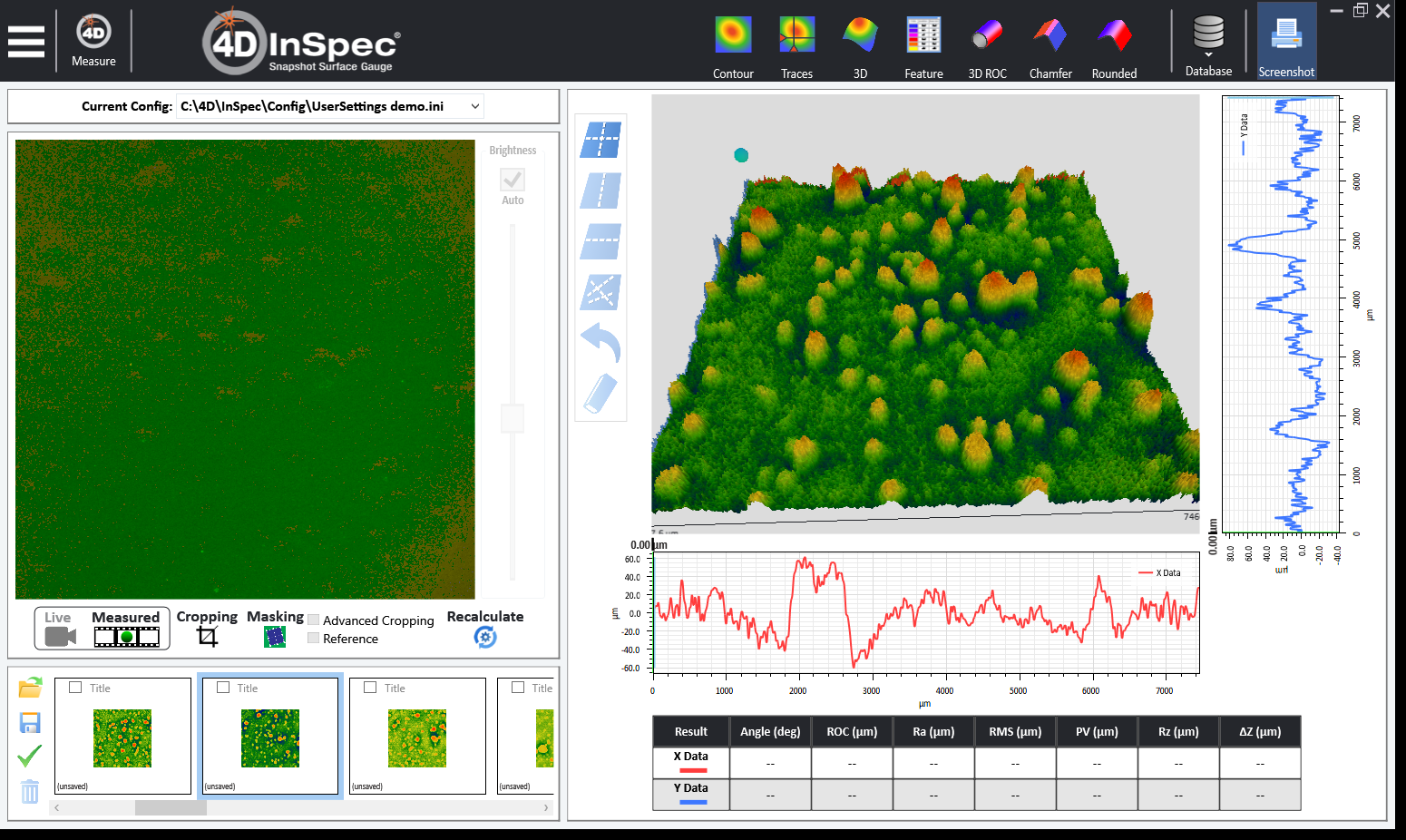

▼分散『悪』品

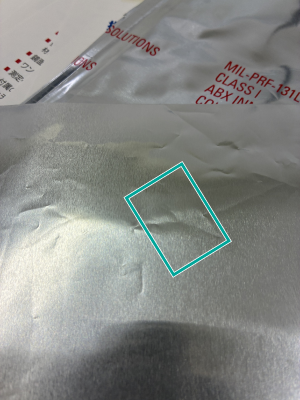

集電箔の欠陥測定

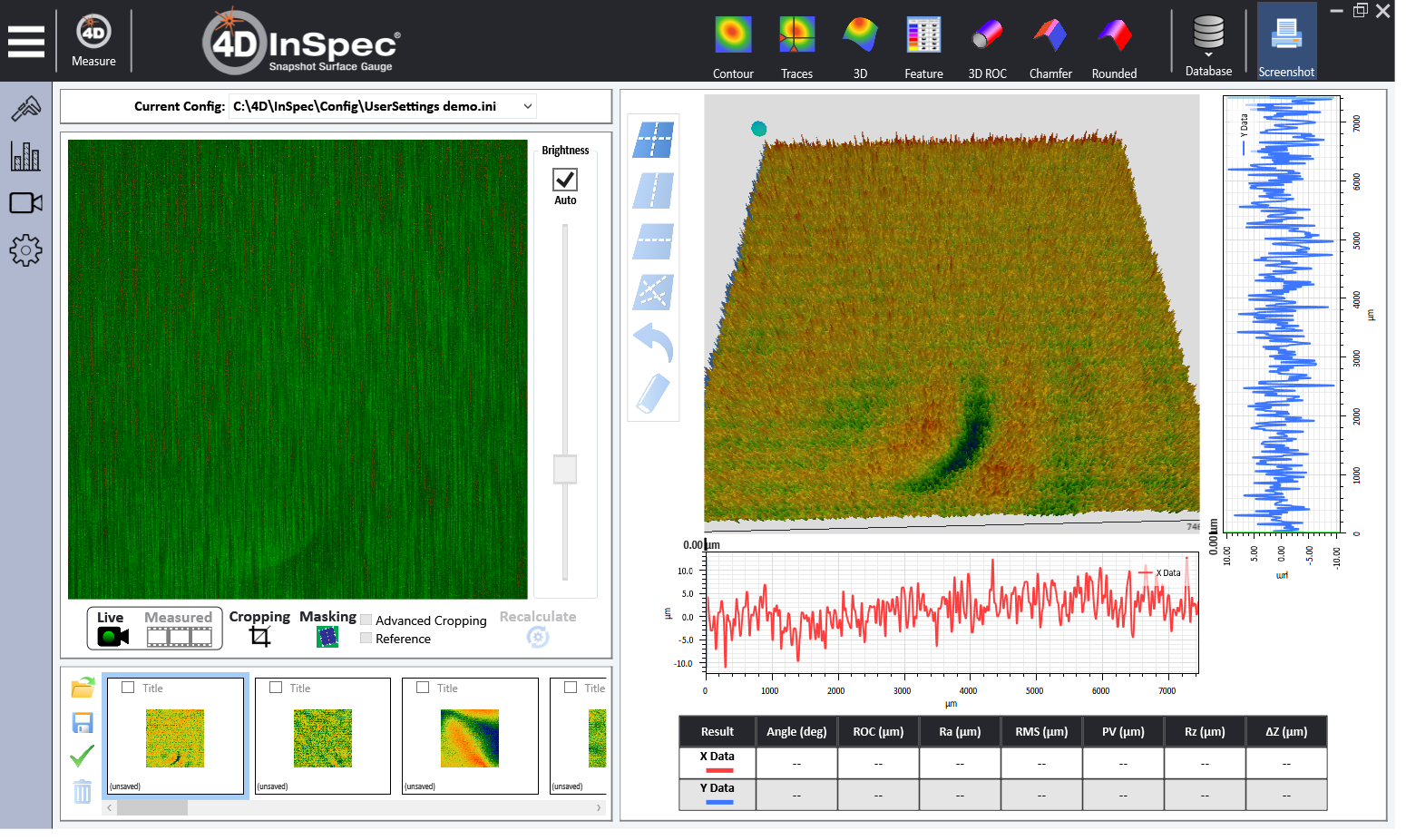

- 正極用集電箔のしわの形状測定を行いました。
- サンプル：集電体用アルミニウム箔
- 測定時間：1秒
▼測定の様子

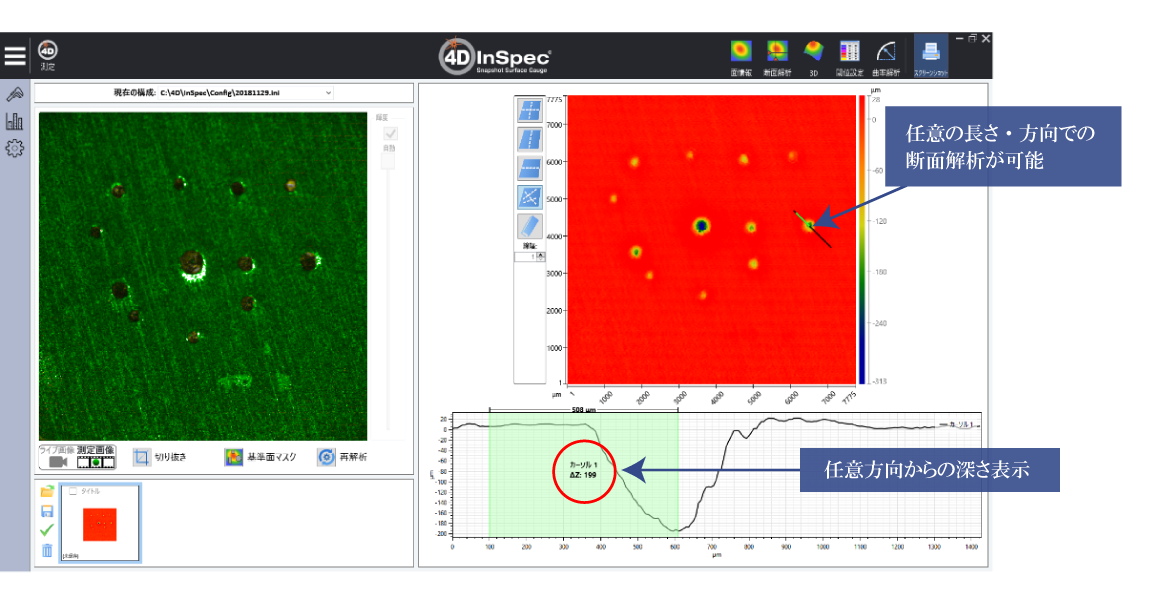

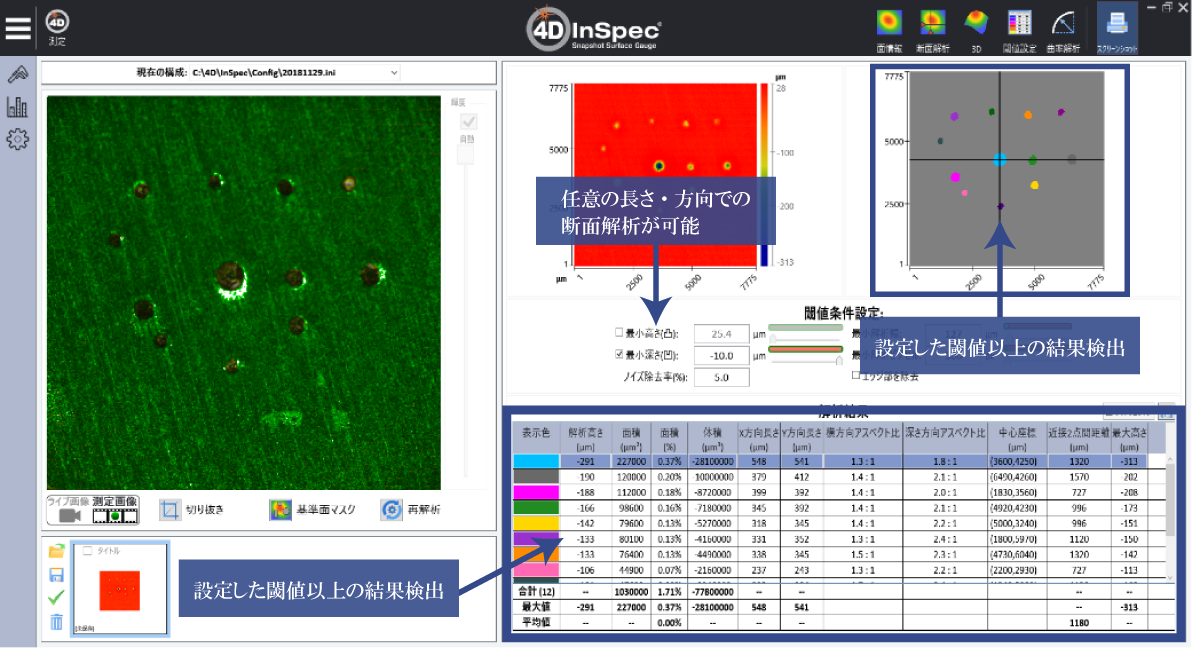

断面の解析
面の解析

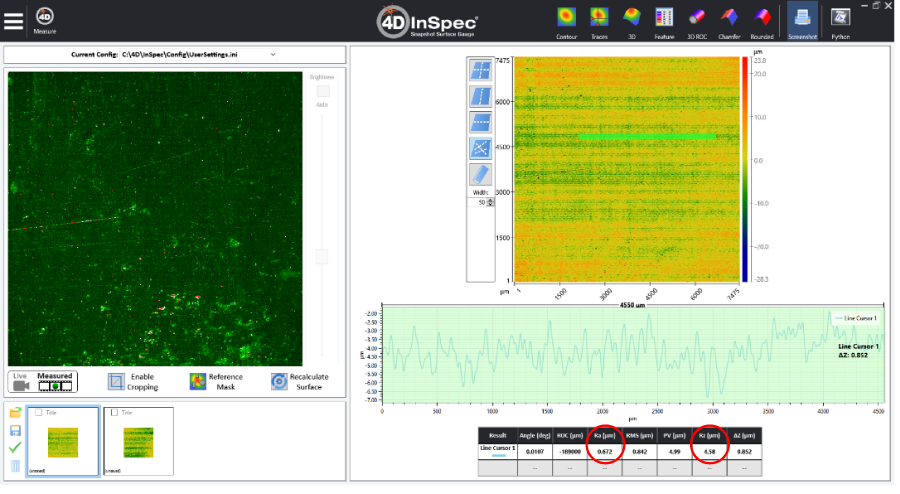

粗さの解析
測定結果より任意の断面を選ぶことにより、4D InSpecの分解能で粗さの解析も可能です。
※専用機ではないので、粗さを保証するものではありません。

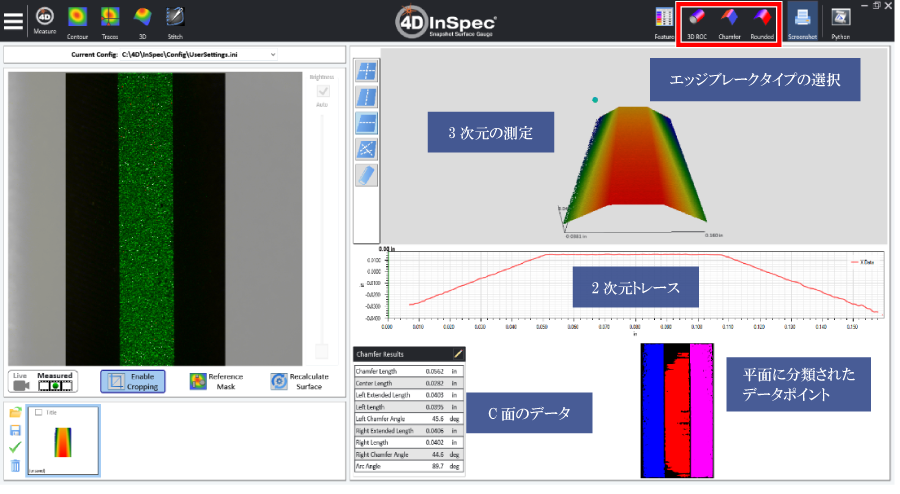

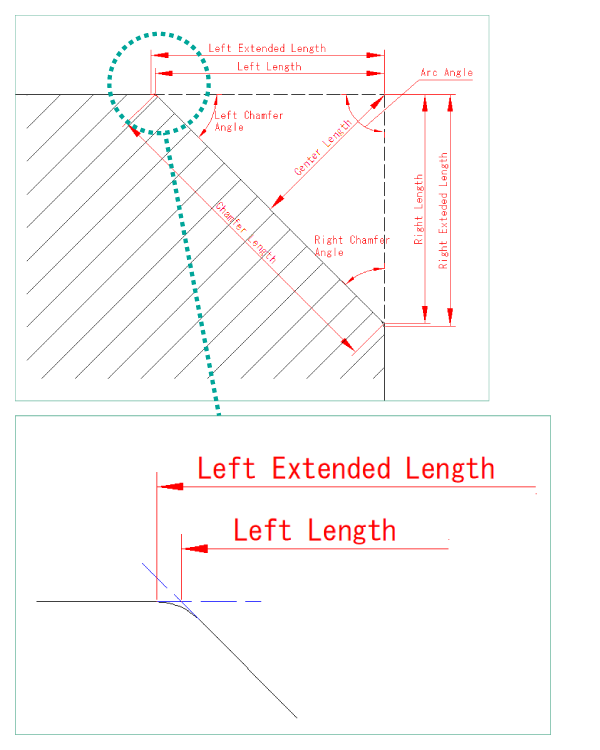

C面取り解析
▼測定箇所
仕様・構成
 |
 |
|

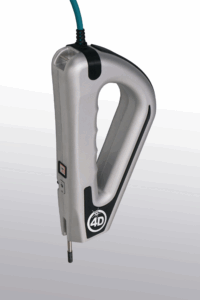

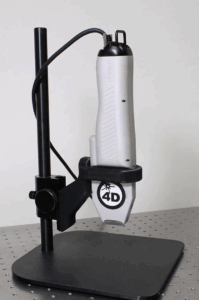

| 4D InSpec 標準モデル | 4D InSpec XL モデル | |
| 光源 | 450 nm LED | |
| 計測範囲（凹凸＆傷） | 5.0 µm – 2.5 mm | 5.0 µm – 8.5 mm |
| 測定視野 | 7.7 × 7.7 mm | 15 × 15 mm |
| 横方向分解能 | 4.0 µm | 7.5 µm |
| 縦方向分解能 | 2.0 µm | 7.0 µm |
| 作動距離 | 35 mm | 54 mm |
| 繰り返し精度（縦方向） | ＜0.15 µm | ＜0.5 µm |
| ステップ高さ精度 | ＜1% | ＜0.5%未満 |
| 焦点深度 | ＞2.5 mm | ＞9 mm |
| 測定可能表面状態 | ＞60 nm Ra | ＞120 nm Ra |
| 本体寸法 | 280 × 50 × 70 mm | 260 × 150 × 45 mm |
| 重量（本体のみ） | 0.8 kg未満 | 1.4 kg |

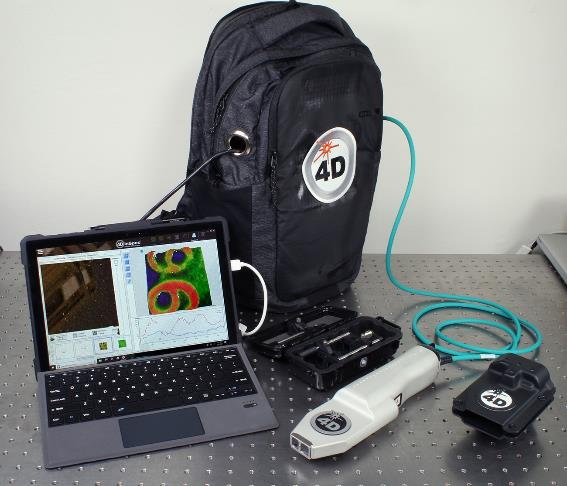

システム構成
- 標準セット
- 4D InSpec本体
- コンピューター（ラップトップPC／タブレットPC）
- 制御・解析ソフトウェア

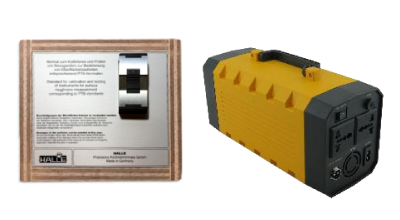

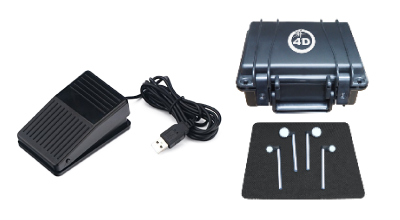

オプション
- ポータブルバッテリー
- フォールドミラーユニット
- 校正標準片
- フットスイッチ

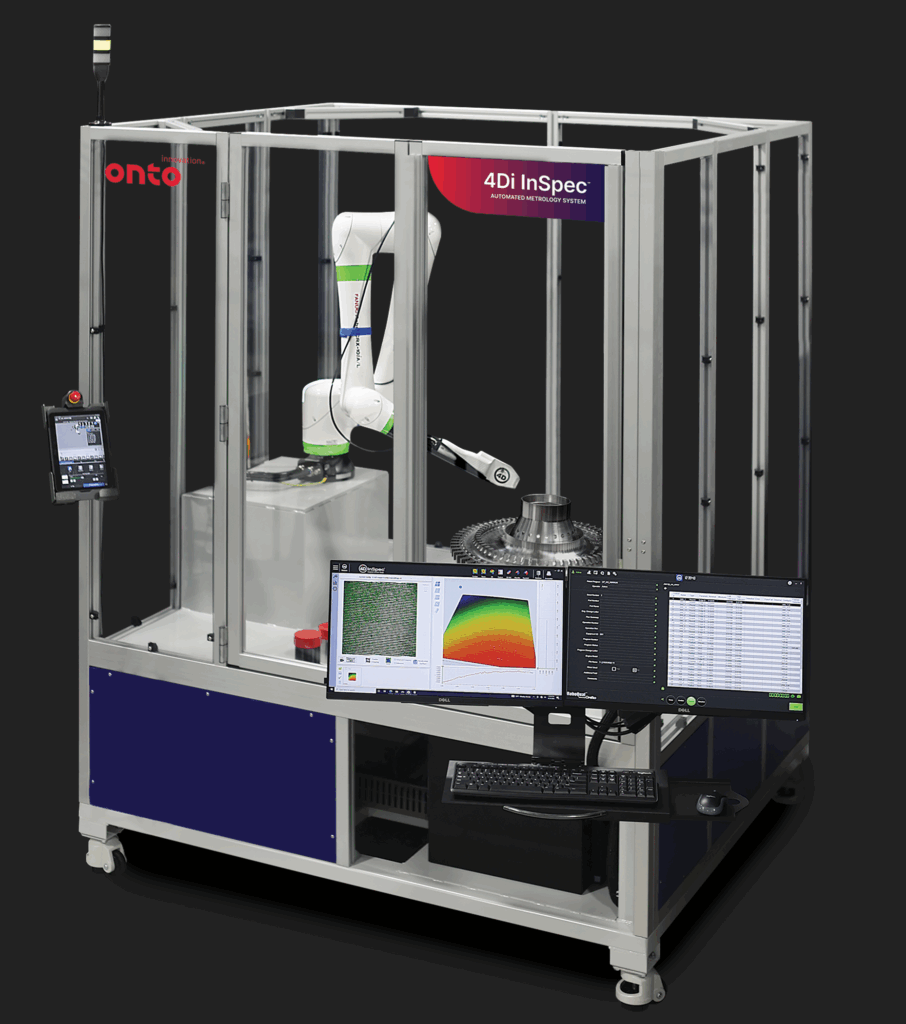

自動表面欠陥測定（4D InSpec AMSシステム）
本装置と協働ロボットを組み合わせることで計測自動化システムを構築可能です。
ワンボタン操作で瞬時（0.001 sec）にデータ取得する為、振動耐性が高く、高い分解能を維持したまま自動化を実現できます。
