ダイヤフラム型真空ポンプ

DA-Sシリーズ

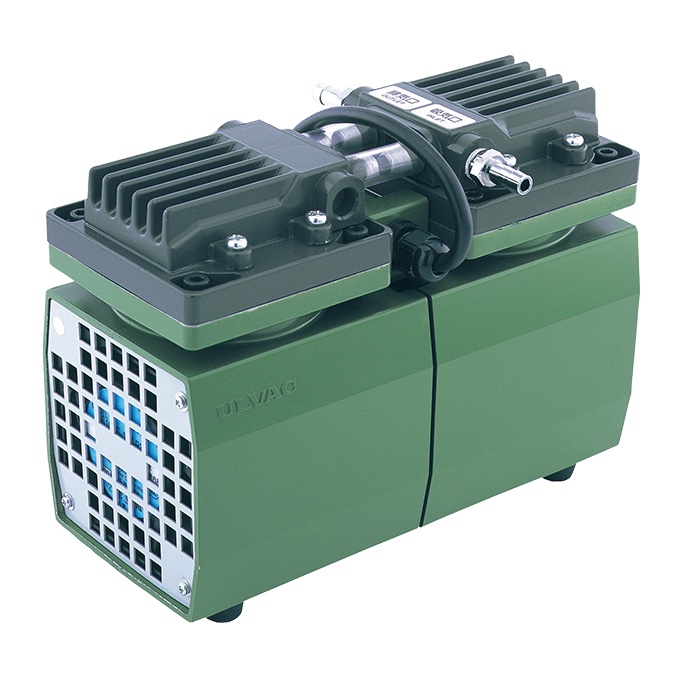

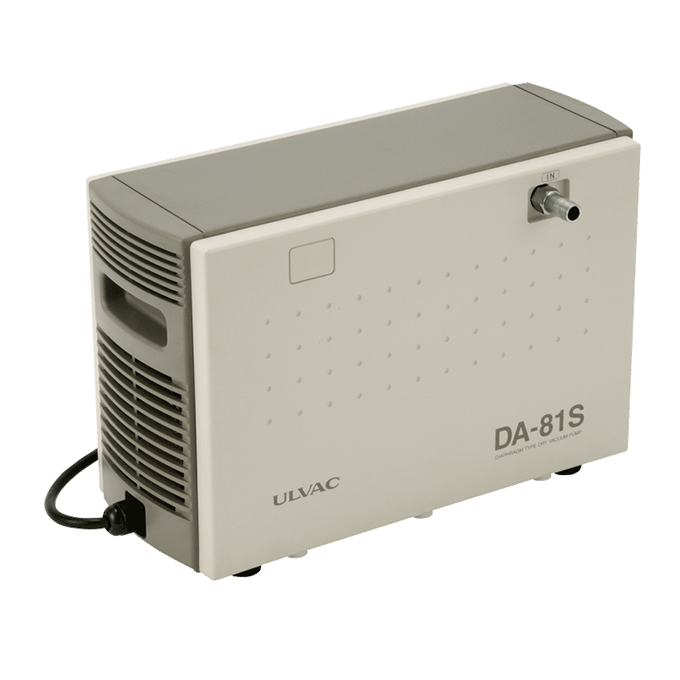

型式 DA-40S  DA-120S  DA-81S  DA-241S
実効排気速度
(L/min：50/60 Hz)		 40/46 120/144 75/85 240/260
到達圧力(Pa) 19.9×10³
（22.6×10³ *）		 13.3×10³ 13.3×10³ 16.0×10³
最大寸法(W×L×H/mm) 128×242×178 162×358×238 181×336.5×217 207×411×285
質量(kg) 7.2 19.0 10.3 26.0

* アンローダーバルブ（オプション）付の場合の到達圧力

DA-Dシリーズ

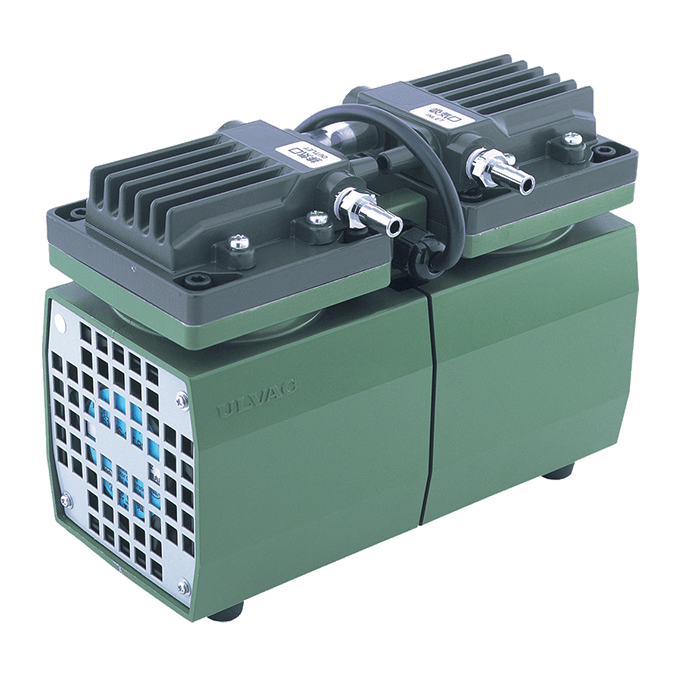

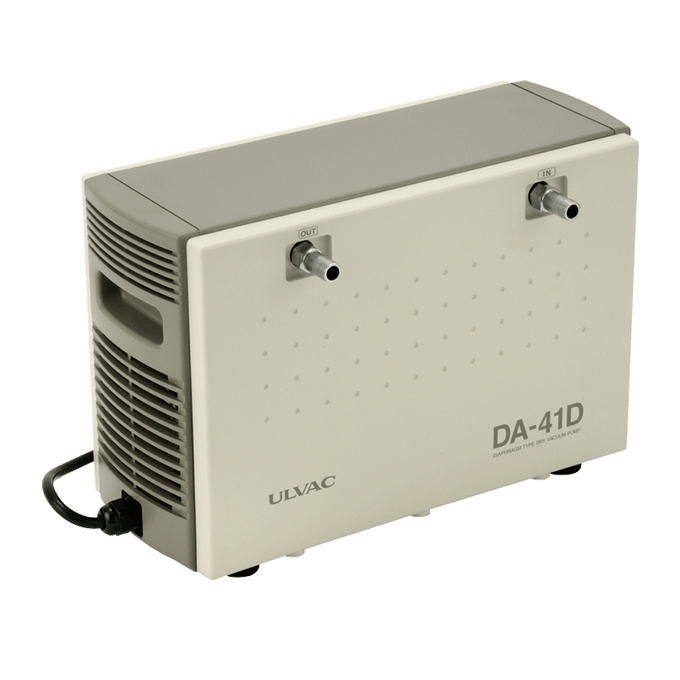

型式 DA-20D  DA-60D  DA-41D  DA-121D
実効排気速度
(L/min：50/60 Hz)		 20/24 60/72 40/46 120/145
到達圧力(Pa) 5.33×10³
（9.33×10³ *）		 3.32×10³ 3.3×10³ 3.3×10³
最大寸法(W×L×H/mm) 118×242×178 156×358×238 157×336.5×217 193.5×411×285
質量(kg) 7.2 19.0 10.3 26.0

* アンローダーバルブ（オプション）付の場合の到達圧力

DTCシリーズ

特長 有機溶剤や腐食性ガスの吸引に対応した、ドライ真空ポンプのケミカルタイプです。

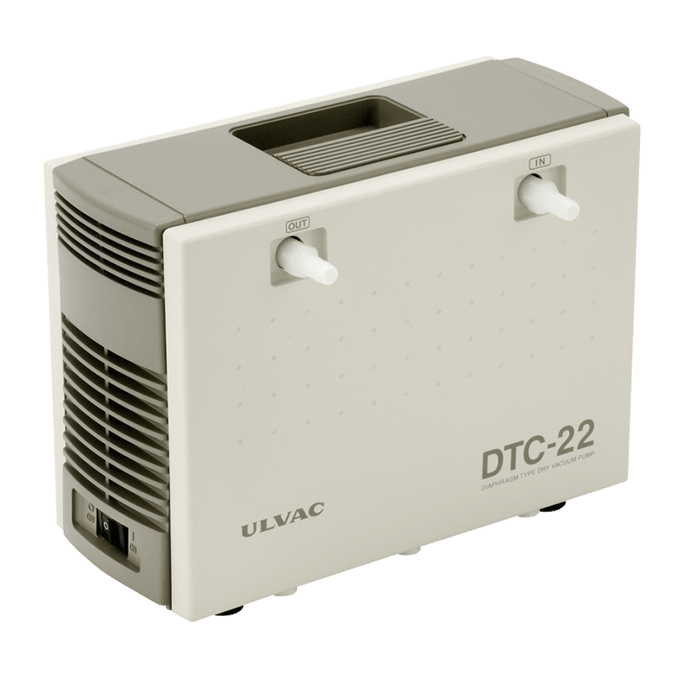

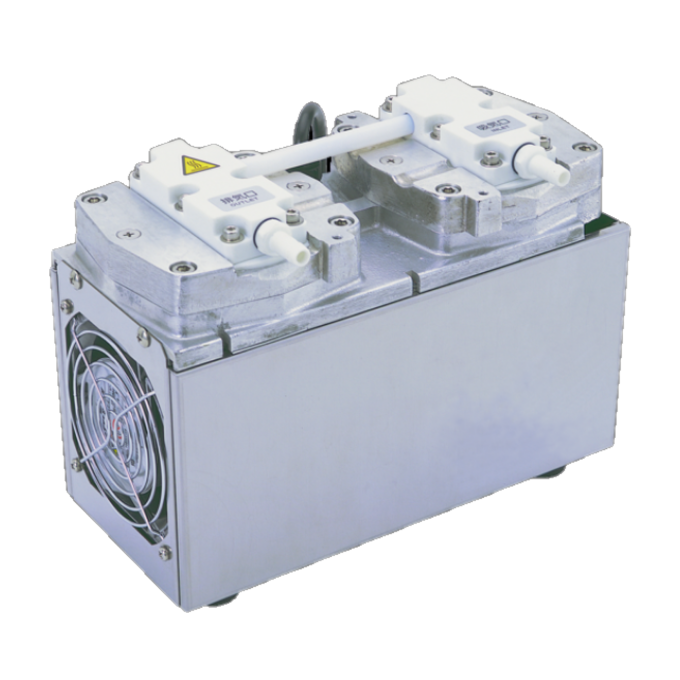

型式 DTC-22  DTC-41  DTC-22K  DTC-41K  DTC-60  DTC-120
実効排気速度(L/min：
50/60 Hz)		 20/24 40/46 20/24 40/46 60/70 120/140
到達圧力(Pa) 1.0×10³
最大寸法(W×L×H/mm) 142×288.5×202 155×366.5×217 124×242×184 136×288×202 158×340×242 203×411×300
質量(kg) 7.3 10.3 7.0 10.2 18.0 27.5
DAUシリーズ　他

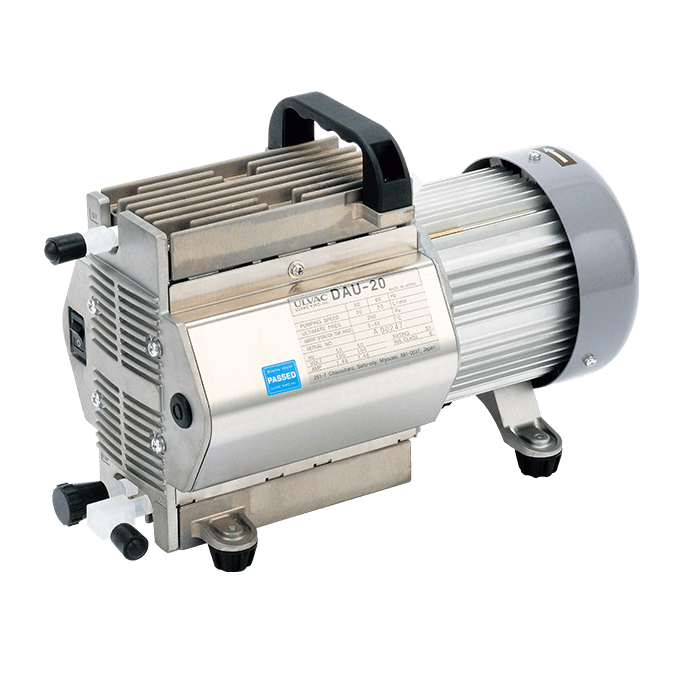

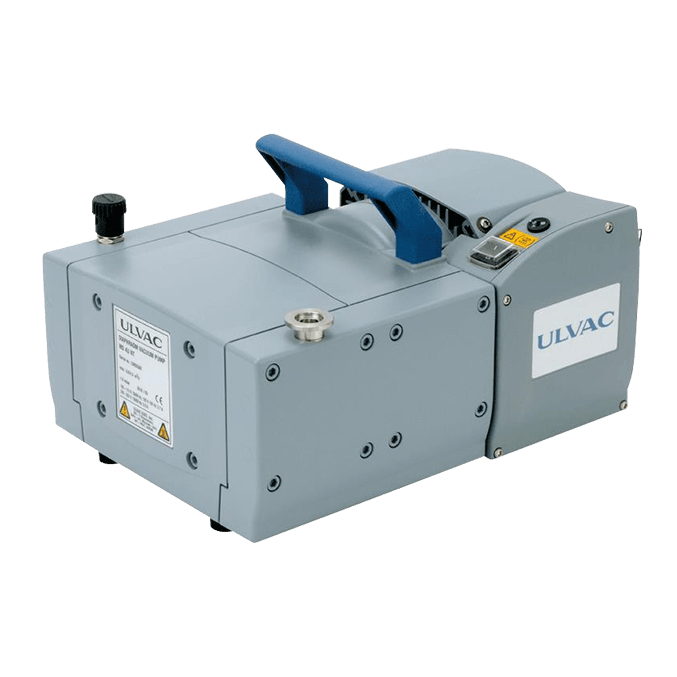

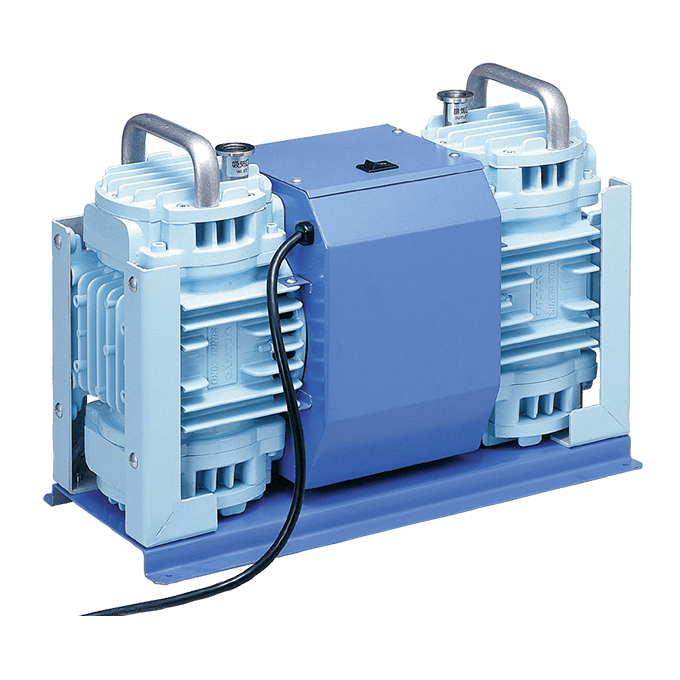

型式 DAU-20 DAU-100 MD4UNT
実効排気速度
(L/min：50/60 Hz)		 20/23 100/110 60/70
到達圧力(Pa) 200 266 100
最大寸法(W×L×H/mm) 161×327×217 190×437×310 239×325×198
質量(kg) 7.5 24.0 16.4
DTUシリーズ　他 DAPシリーズ

特長 有機溶剤や腐食性ガスの吸引に対応した、
ケミカルタイプのポンプです。		 配管の接続位置により、真空ポンプ
または加圧ポンプとして使用可能です。

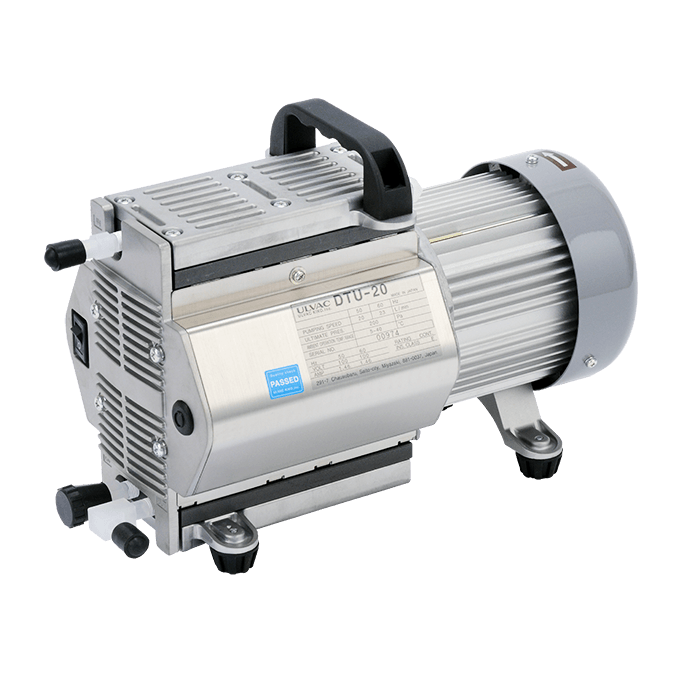

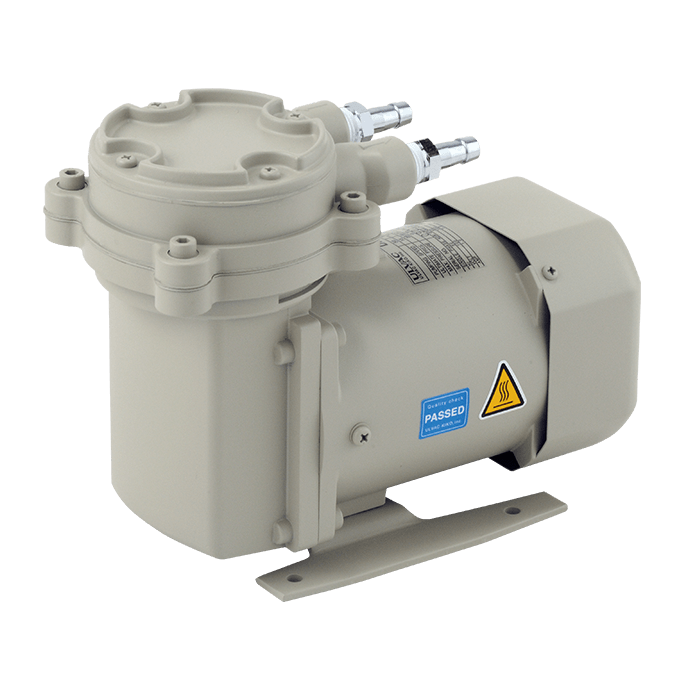

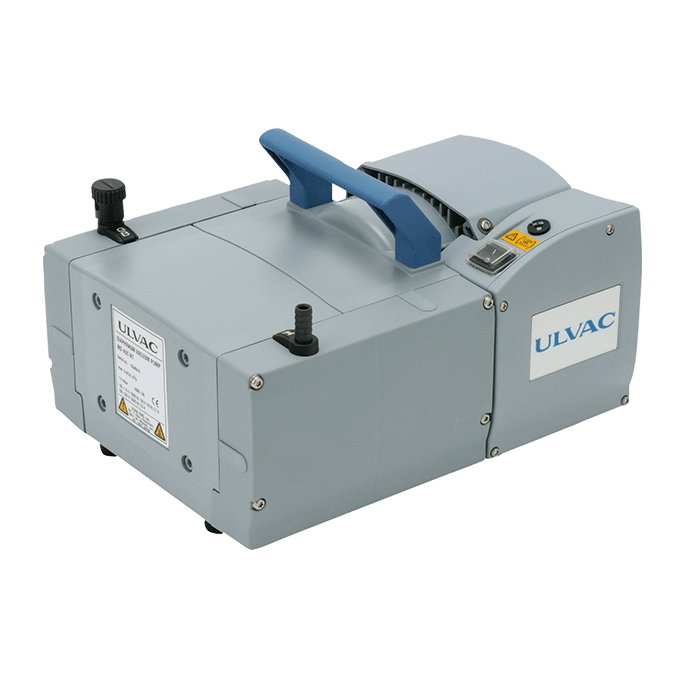

型式 DTU-20  MD4UCNT  DAP-15  DAP-30
実効排気速度
(L/min：50/60 Hz)		 20/23 50/60 15/18 30/36
到達圧力(Pa) 200 150 39.9×10³ 33.3×10³
最大寸法(W×L×H/mm) 161×327×217 243×325×198 115×178.5×153.5 142×215×180
質量(kg) 7.5 14.3 3.6 5.0

※このテーブルは横にスクロールできます。
