レオセンス社製 超微量サンプル粘度計

m-VROC Ⅱ

m-VROC Ⅱはマイクロ流路（幅2 mm×深さ20～300μm）を用いることで、超微量（15μL～）のサンプル量でも安定した計測結果を迅速に得ることができる高安定粘度計です。
また、測定中に温度や流速（せん断速度）を変化させることも可能であり、非ニュートン性流体（高せん断速度）や温度依存性の計測にも対応することができます。

製品情報

原理

Rheosense社製の超微量サンプル粘度計はMicro Fluidics（μ流体制御工学）およびMEMS（微小電気機械素子）テクノロジーを応用した、革新的な測定システムを採用しております。

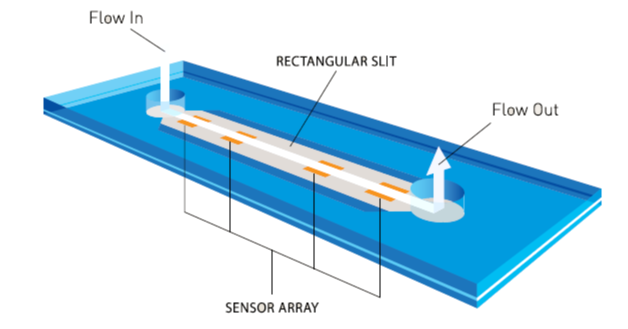

左上図の様な長方形の微細流路（深さ：20～300μm）にサンプルを流した際に、流路内に配置された複数のセンサーで圧力を測定します。

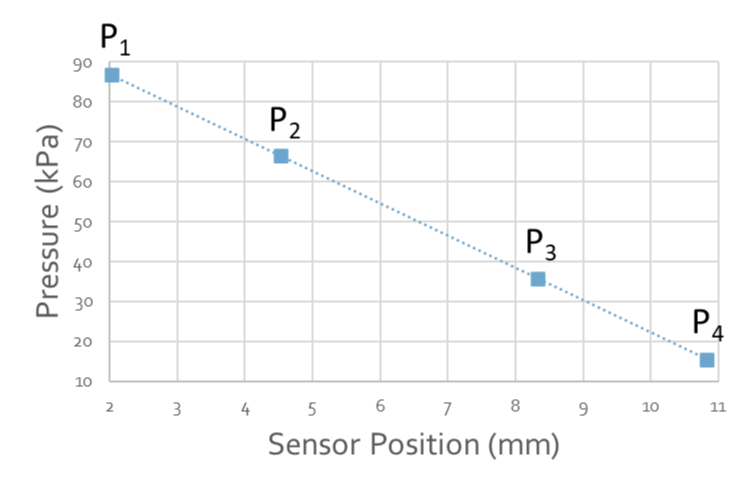

各センサーの測定値と位置をグラフ上にプロットすると、右上図の様な直線が得られます。
この直線の傾きが粘度に比例することが一般に知られており、この傾きを求めることで粘度を算出します。
(K. Walters, Rheometry, Chapman and Hall, London, 1975)

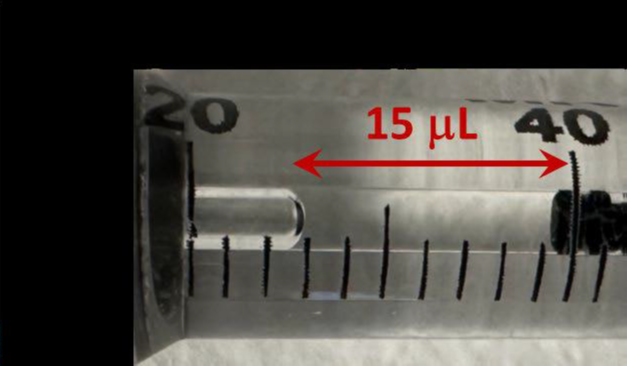

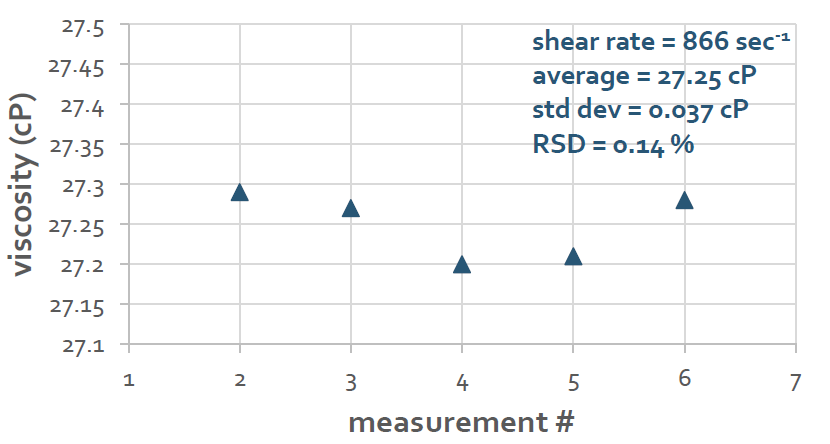

少サンプル量（15μL）測定例





特長

  • 自動測定・自動洗浄
  • 高精度・高再現性
  • 小サンプル量（15μL ～）
  • 21 CFR Part11 対応
  • 高せん断速度対応（～2×106）
  • 広測定範囲（0.4 ～2×105 mPa・s）
  • ペルチェ温調による迅速かつ正確な温度制御（4～70℃）
  • サンプルリトリーブ機構搭載
  • 非ニュートン性流体 対応

仕様

本体

サンプル量 15μL～
測定粘度 0.4～2×106 mPa・s
せん断速度 ～2×105  /s
測定温度 4～70℃
測定確度 <2%
繰り返し精度 <±0.5％
温度・せん断速スキャン 対応
非ニュートン性流体測定 対応
サンプルリトリーブ 対応
CFR21 Part11対応 対応（非オプション）



センサーチップ

タイプ フローチャネンル深さ
（μm）		 最低粘度
（mPa・s）		 最高粘度
（mPa・s）		 最大せん断速度
（/s）		 アプリケーション
A 20～300 0.4 2,000 20,000 少サンプル量
低粘度
B 20～300 1 10,000 50,000 少サンプル量
中粘度
C 20～300 5 50,000 200,000 少サンプル量
高粘度
E 20～300 10 200,000 2,000,000 高せん断速度
高粘度



前モデル（m-VROC）との比較

  m-VROC Ⅱ m-VROC
最小測定可能量（μL） 15 50
最大測定可能量（μL） 2,500 10,00
せん断速度範囲（sec-1） 0.86～2,020,000 0.5～1,400,000
流量範囲（μL/min） 通常モデル 2～30,000 2～20,000
高せん断モデル 4～60,000 4～40,000
粘度範囲（cP） 0.4～200,000 0.4～100,000
温度範囲 仕様 ペルチェ 水冷
温度（℃） 4～70 4～70
繰り返し測定の可否 可 不可
サンプル取り戻し 可 不可
チップクリーニングステーション（CCS） 標準付属 オプション
21 CFR Part 11 対応 オプション
