株式会社アド・サイエンス　Kleindiek社 マイクロマニュピレータ（プローバー）

Kleindiek社の高精度マイクロマニュピレータは電子顕微鏡下でサブナノメートル分解能でプロービングを実現し、数十nm～粒子・領域に対する電気的特性評価が可能です。



・サブナノ動作分解能でナノスケールの対象にも正確に接触
・電気的接触状態をリアルタイム測定
・SEMと連携しSEM像上に可視化

製品情報

概要

サブナノプロービング×単一粒子特性評価

➀サブナノ動作分解での正確な接触

ピエゾ素子駆動による高精度マニュピレータにより、X：0.5nm、Y：0.2nm、Z：0.05nmの動作分解能でナノスケールの対象にアクセス可能です。



➁ライブコンタクトテスター（LCT）による接触検知

針先が試料に電気的に触れた瞬間を見える化します。



➂長時間でも安定したプロービングを維持

コンパクト設計で、優れた安定性と耐振性を確保。

ドリフト特性はわずか1nm/min以下で、精度と再現性を向上。



➃電子ビーム連携で内部特性視覚化

・EBAC：導電経路をSEM像上に可視化
・EBIV：電圧分布をと抵抗値に応じたグラデーションをSEM像上に可視化。

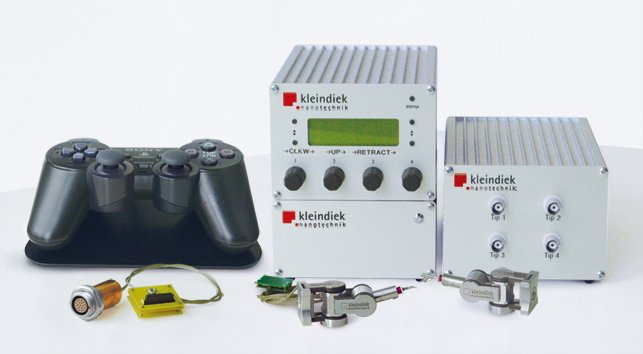

構成

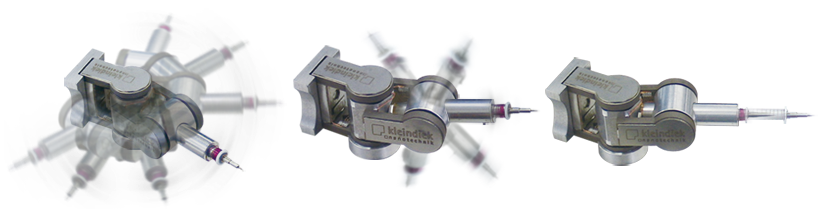

(1)マニュピレータ本体
(2)コントロールボックス
(3)電源ボックス（構成によりACアダプタ）
(4)ジョイパッド
(5)真空端子ケーブル/コネクタ
(6)分岐ボックス（マニュピレータが2台以上の時）
(7)ソフトウェア

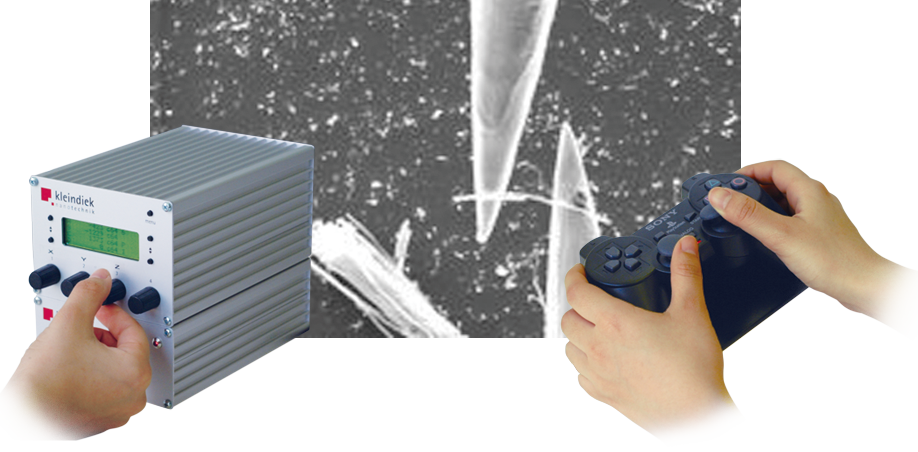

ディスプレイ上の画像を確認しながらコントロールボックスまたは、ジョイパッドを使い感覚的な制御が行えます。
観察倍率に合わせて動作速度（分解能）を切り替えて操作します。



MM3A-EM仕様

項目 内容
動作モード Fineモード（微動）／Coarseモード（粗動）
動作スピード

AB軸（左右／上下）：最速10mm/sec

C軸（伸縮）：最速2mm/sec

外形寸法／重量

（マニュピレータ本体）

62.1 × 20.4 × 25.4mm（L × W × H）

45g
使用環境

〜10⁻⁷mbar, 0〜80℃

UHV仕様：〜2 × 10⁻¹⁰, 0〜120℃

低温仕様：-196℃まで
固定方法 M4ネジ（MM3A底面）
動作分解能

A軸（左右）：7×10-9 rad (0.5nm)

B軸（上下）：7×10-9 rad (0.2nm)

C軸（伸縮）：< 0.05nm
動作範囲

A軸（左右）：約20μm

B軸（上下）：約20μm

C軸（伸縮）：約1μm
動作範囲

AB軸（左右／上下）：220°

C軸（伸縮）：12mm

★搭載実績のある電子顕微鏡
　・日本電子 JSM-IT810
　・カールツァイス Geminiシリーズ
　※お手元の電子顕微鏡での使用可否はご相談ください。

アプリケーション（事例）

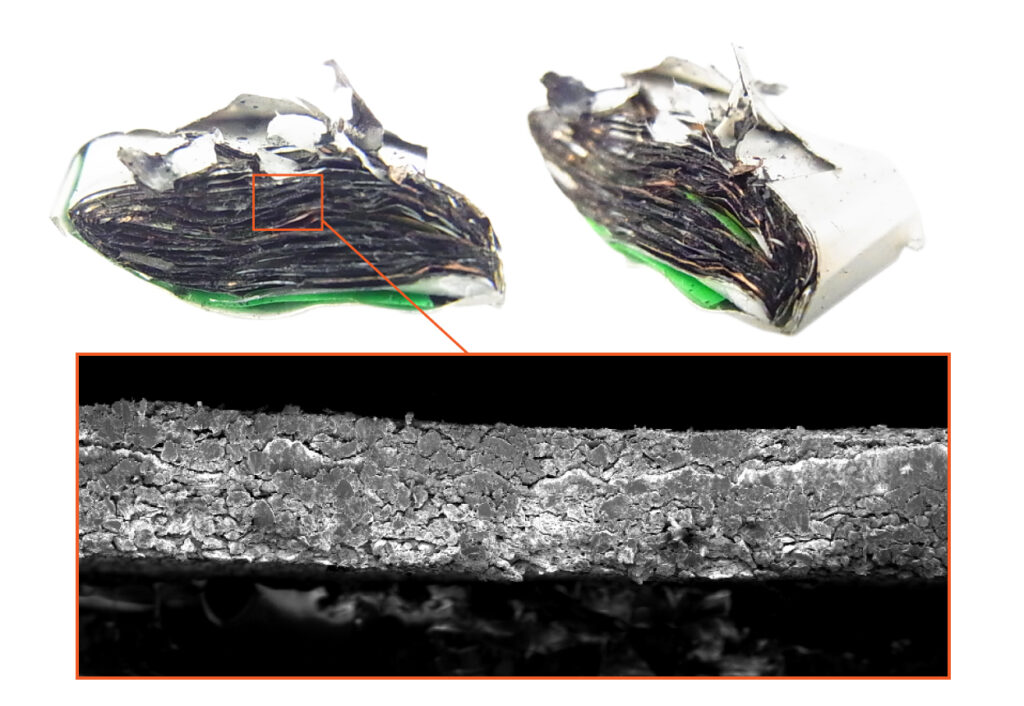

リチウムイオンポリマーバッテリーの特性評価

Kleindiek社のプロービングシステムは、バッテリー材料の特性評価に最適なツールです。
マニュピレーターは多目的に使用でき、様々な測定方法・試料形状に対応します。
サブナノメートルオーダーの正確な動作により、微細な構造にも確実にプローブを接触させることが可能で
低電流測定に特化した配線とマニュピレータの高い安定性によって信頼性の高い測定結果が得られます。

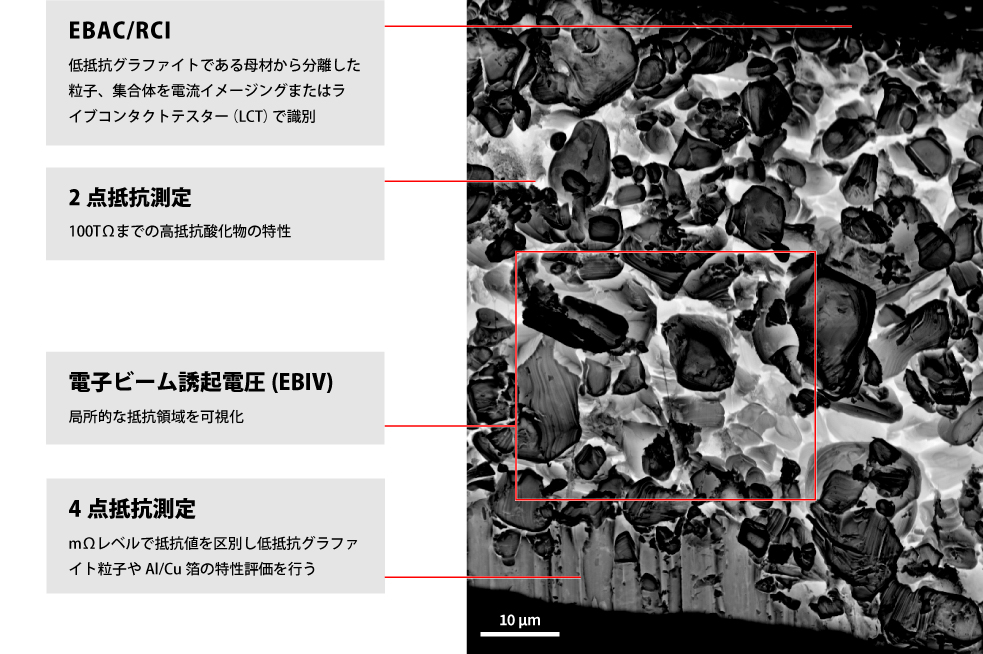

電極シート構成している異なる物質間の抵抗値を測定する為に、
EBACやEBIC測定に加えて4点間や2点間の抵抗測定を行いました。

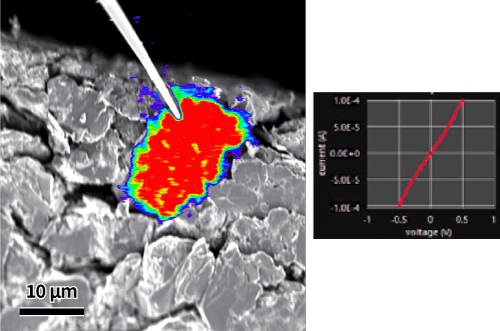

SE像に重ねたEBAC情報

ライブコンタクトテスター(LCT)により、針先の接触状況をリアルタイムでフィードバックします。
EBAC解析は試料内の導電性経路に沿った電流の流れを捉え、高抵抗な粒界を可視化できます。



マイクロ加熱/冷却ステージ

観察中に電子ビームによる試料ダメージを避けるための冷却、環境変化を模した加熱も可能。（水冷不要）

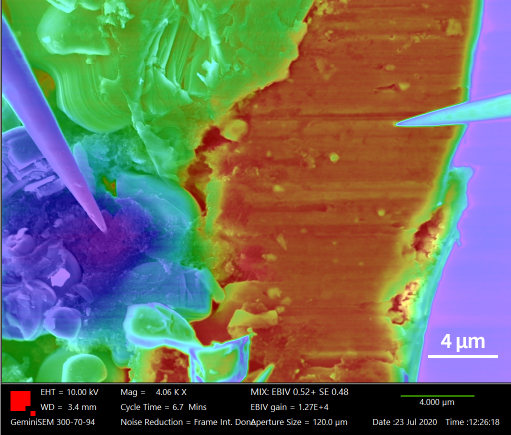

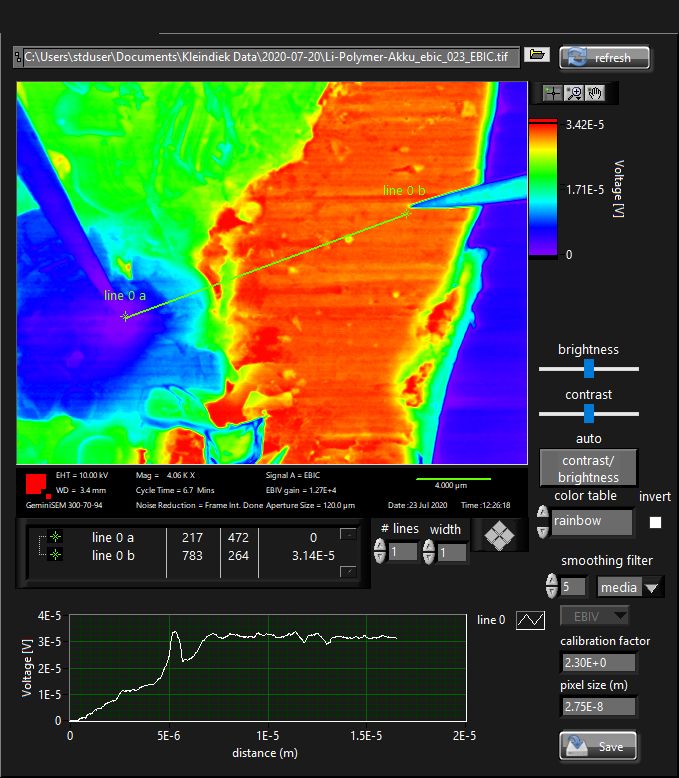

EBIVの定量的な抵抗値分布

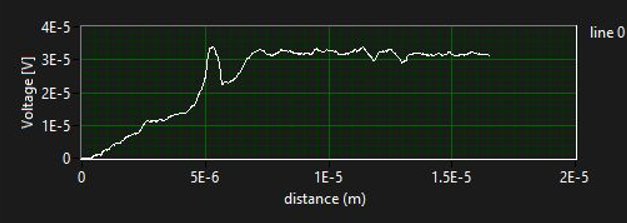

上の画像内の白線に沿った電圧プロファイル

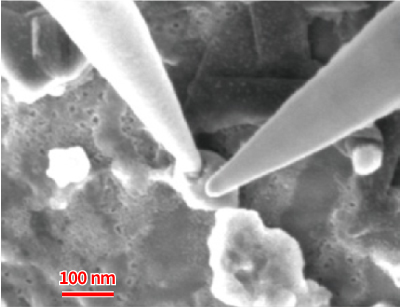

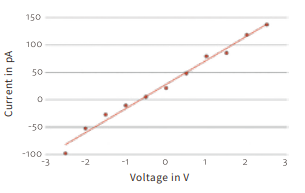

孤立した単粒子の抵抗値測定（22.7GΩ）

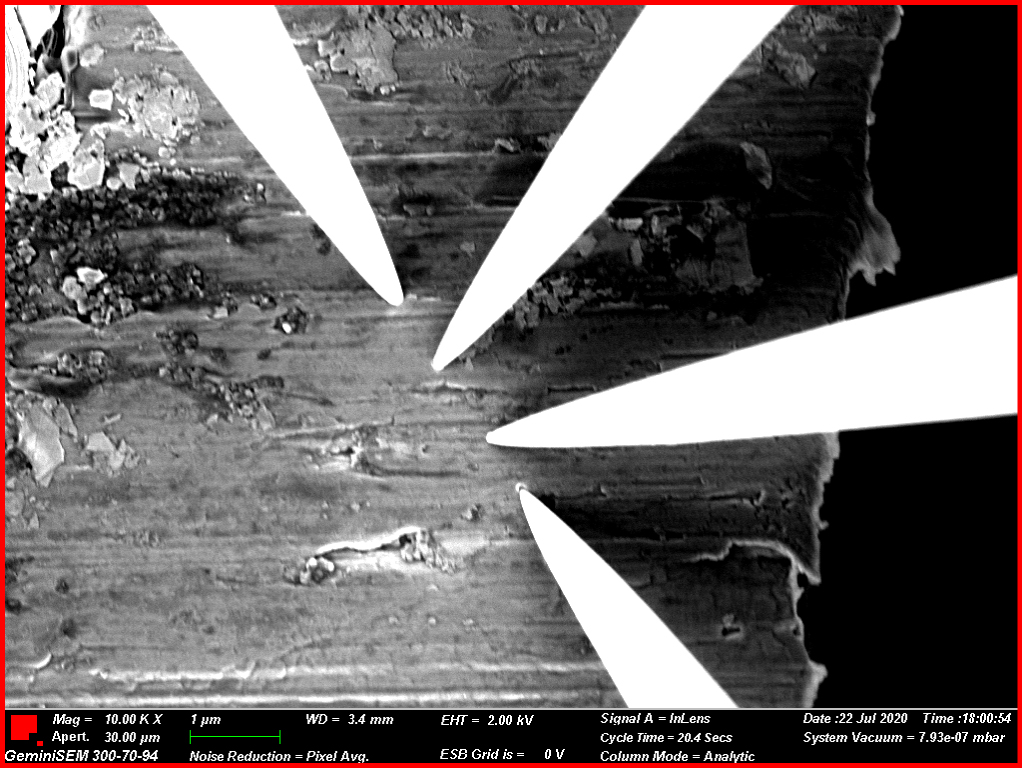

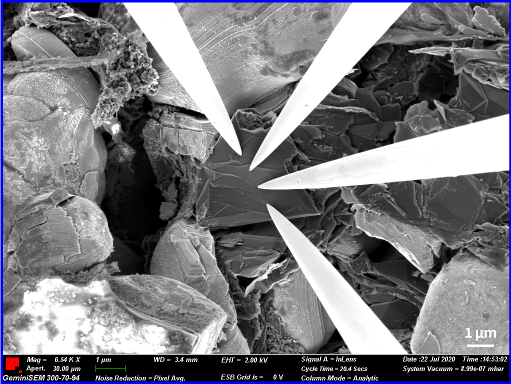

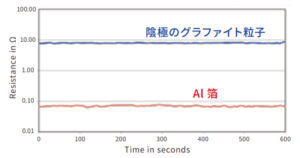

4端子法抵抗測定

4端子法での抵抗値測定において、10分間以上にわたり安定した結果を得られました。
測定の結果、負極グラファイト粒子の抵抗値7.9(±0.1Ω)でAl集電体の抵抗値はミリΩオーダーで70.6(±2.7)mΩでした。
