グラインドゲージの自動化・DX化に
濃厚系スラリー分散性自動検査装置｜株式会社第一測範製作所　

この製品へのお問い合わせ

  • 分散性自動検査装置 ADIM-Compact/ADIM

ADIMは、スラリーの分散状態や混練状態を定量的に評価するグラインドゲージ（粒ゲージ）を自動化した装置です。



・サンプルセット後、引き取り・観察・判定までを全自動で実行

・希釈不要、濃厚系のままリアルな分散性を数値化

・画像解析で熟練者の目視作業を自動化し、個人差抑制

製品情報

概要

分散度合いを測定するグラインドゲージ（粒ゲージ・粒度ゲージ・グラインドメータ）の検査工程を自動化した装置です。
サンプルをセットしてスタートボタンを押すだけで、ゲージスライド・撮像・画像解析・判定までを自動実行。
従来の手作業で生じていた評価のバラつきや属人性を排除し、誰でも安定した分散評価が可能です。

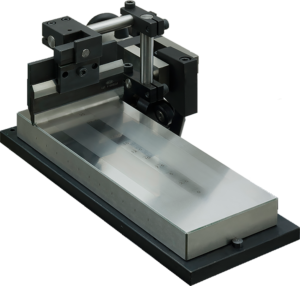

ADIM-Compact/ADIM

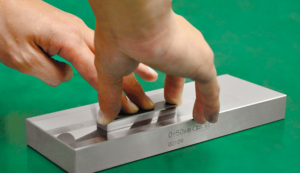

グラインドゲージ（粒度ゲージ）
スクレーパスライド



自動で試料をゲージ面にスライドし安定した検査が可能



検査者のスキルが必要
測定結果判定



画像処理で定量化が可能

目視判定の為、検査者による
差異が発生する場合がある
測定結果保存 PCに保存 不可

仕様



仕様

ADIM-Compact

ADIM
測定範囲*1 100~7.5（粒・筋模様）

200~7.5（筋模様）、200～10（粒模様）
繰り返し安定性*2 目盛間隔×0.5 目盛間隔×0.5
使用ゲージ寸法[mm] W175×H65×T13の1帯or2帯ゲージ W240×H88×T25の1帯or2帯ゲージ
(上記寸法以外は特別仕様)
使用スクレーパ寸法[mm] W92×H40×T6 W92×H40×T6
(上記以外は別途仕様)
スクレーパ角度[度] ０（面直） 0（面直）～30

スクレーパ圧[N]

 15,30 10,30,50,70,100
掻取速度[mm/sec] 10,40,100,200（別途変更可能） 10,40,100,200（別途変更可能）
撮像時間[sec] 2 2
解析時間[sec] 2 4
電源 AC 単相 100V-240V 50/60Hz AC 単相 100V-240V 50/60Hz
消費電力 本体：190W,照明：50W,PC：73W 本体（照明込）：300W,PC：500W,
モニター：30W
外形寸法（本体）[mm] W600×D340×H385*3 W855×D385×H652
外形寸法（電源BOX）[mm] W222×D450×H380*4 本体に含む
本体重量[kg] 24 80

*1.JISに基づく評価範囲です
　ADIM-Compactは粒模様または筋模様のいずれかを選択いただき、出荷時に指定仕様で納入します
　ADIMは粒・筋模様両方の検査が可能です
*2.筋模様は標準粒子を用いた当社実験データです(JIS 評価)。深さ 50um 粒度ゲージの場合 2.5um (5μm 目盛間隔)
　粒模様はレジストインキを用いた当社実験データです(JIS 評価)。深さ 50μm 粒度ゲージの場合 2.5um (5μm 目盛間隔)
*3.ボタン、コネクタの突起物は含みません
*4.照明本体(W179×D249×H115, 重量約2.4kg)を含みません

アプリケーション

電気・電子分野▸レジスト、導電ペースト、ガラスペースト、電極スラリー
印刷分野▸インク、インク添加剤、グラビアインキ
化学品分野▸アクリル系エマルジョン、接着剤　*透明資料は除く
食品分野▸チョコレート、飲料

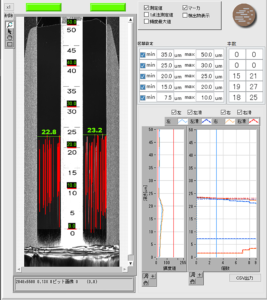

■測定例



インク（分散度 24μm）

 標準粒子 25μm

粒パターン 筋パターン
