電気抵抗測定治具 P-TER

この製品へのお問い合わせ

  • 電極シート深さ方向の抵抗測定
  • アドバンス理工株式会社

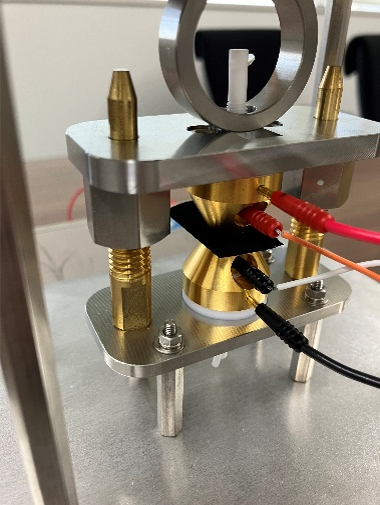

電極シートを挟み込み、深さ方向の電気抵抗測定が簡単にできます。
（本製品は産業技術総合研究所のノウハウを活用した技術になります）



・シートの深さ方向の電気抵抗を四端子法で測定

・測定電極をシートに平行接触させる機構を搭載

・セットネジで荷重をかける機構を搭載
　

製品情報

詳細



測定条件

使用計測器

Keysight 34420A

測定試料

①カーボン試料 角10㎜×0.2㎜t

②カーボン試料 角10㎜×0.5㎜t

③カーボン試料 角10㎜×0.1㎜t

試料にかかる圧力

セットネジ手締めによる圧力のみ(圧力制御無し)

測定回数

各試料 セッティングし直し15回

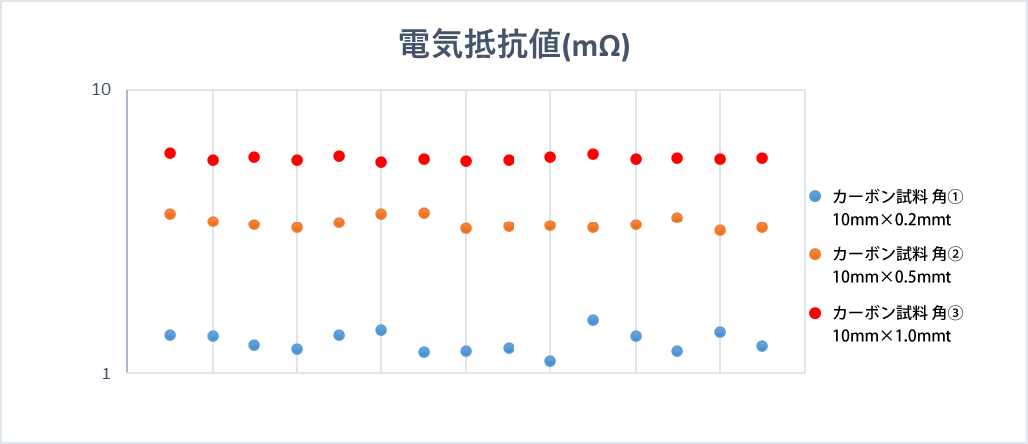

測定データ例（参考）





スラリー解析システム

導電性からスラリーの分散状態を評価



スラリーのインピーダンスを計測し、解析することで、以下の結果が得られます。
・解析値から導電材料の分散状態を数値化
・導電ネットワークの発達度合を数値化
